Terrano FX

ПОЧВООБРАБОТКА БЕЗ КОМПРОМИССОВ

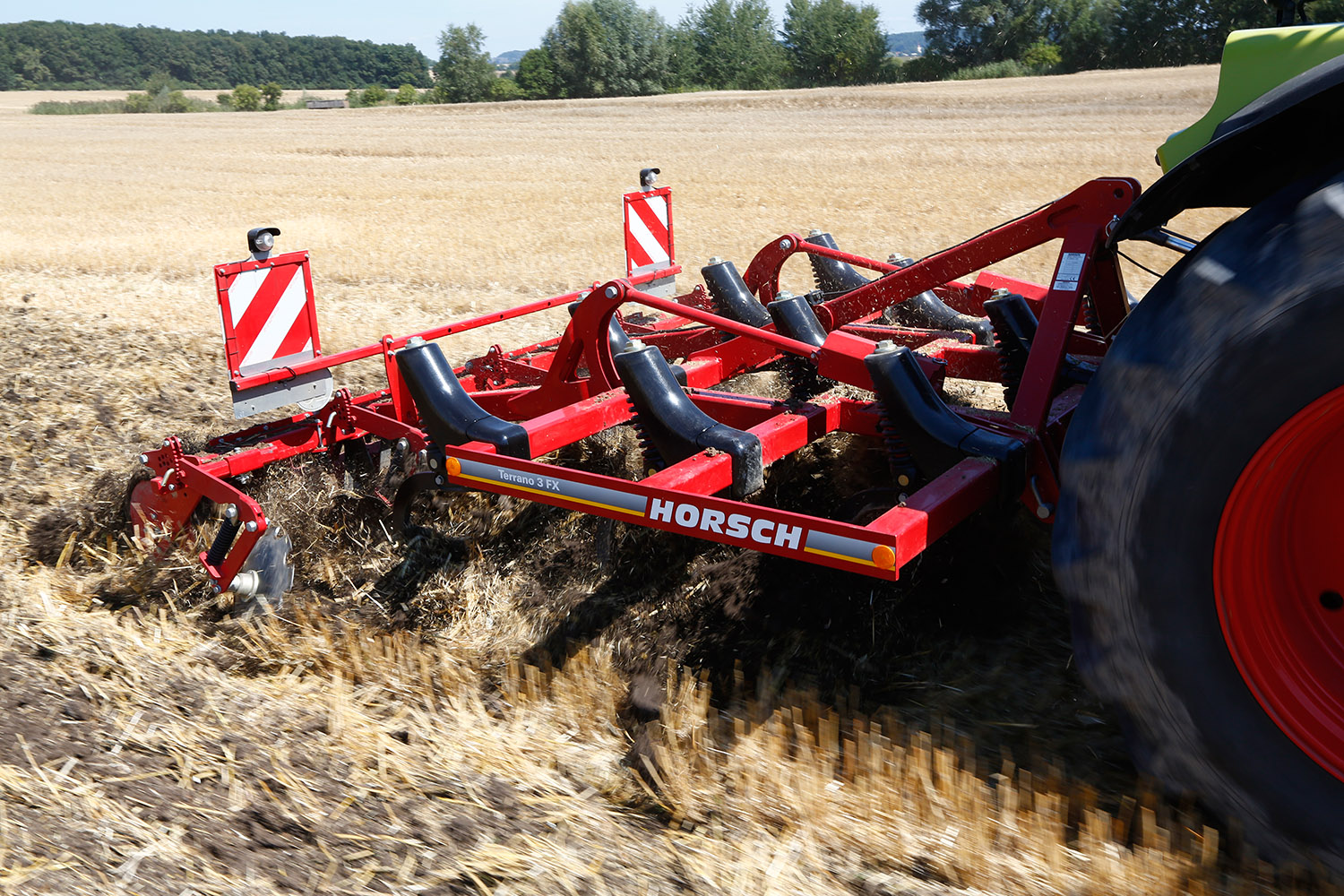

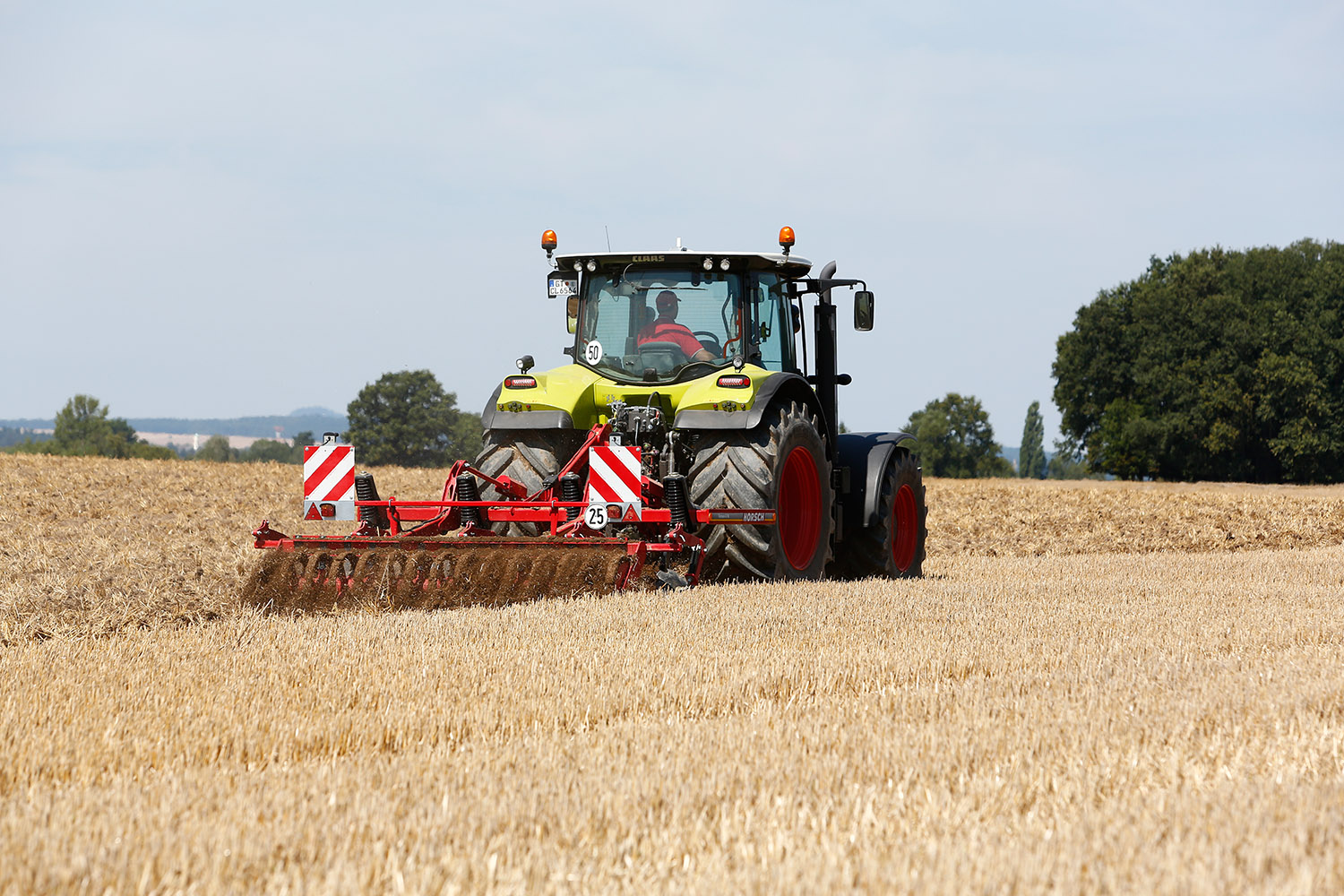

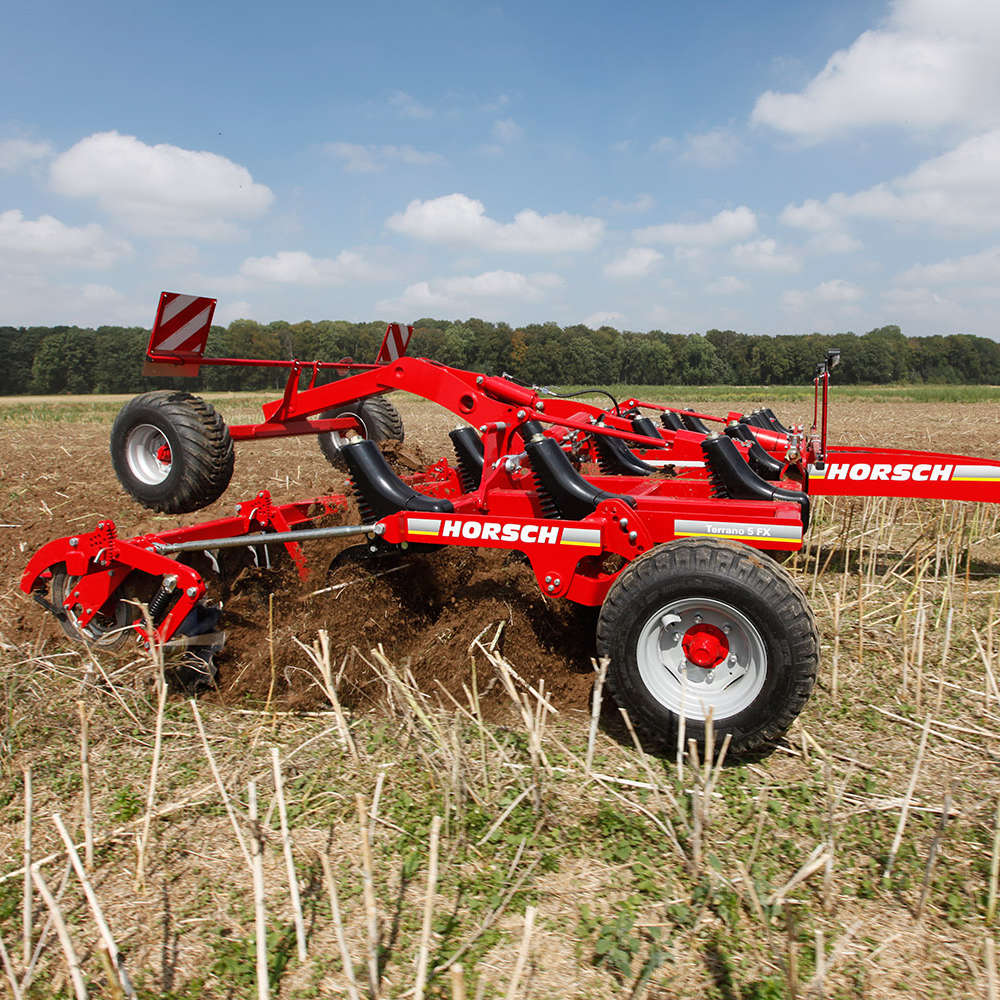

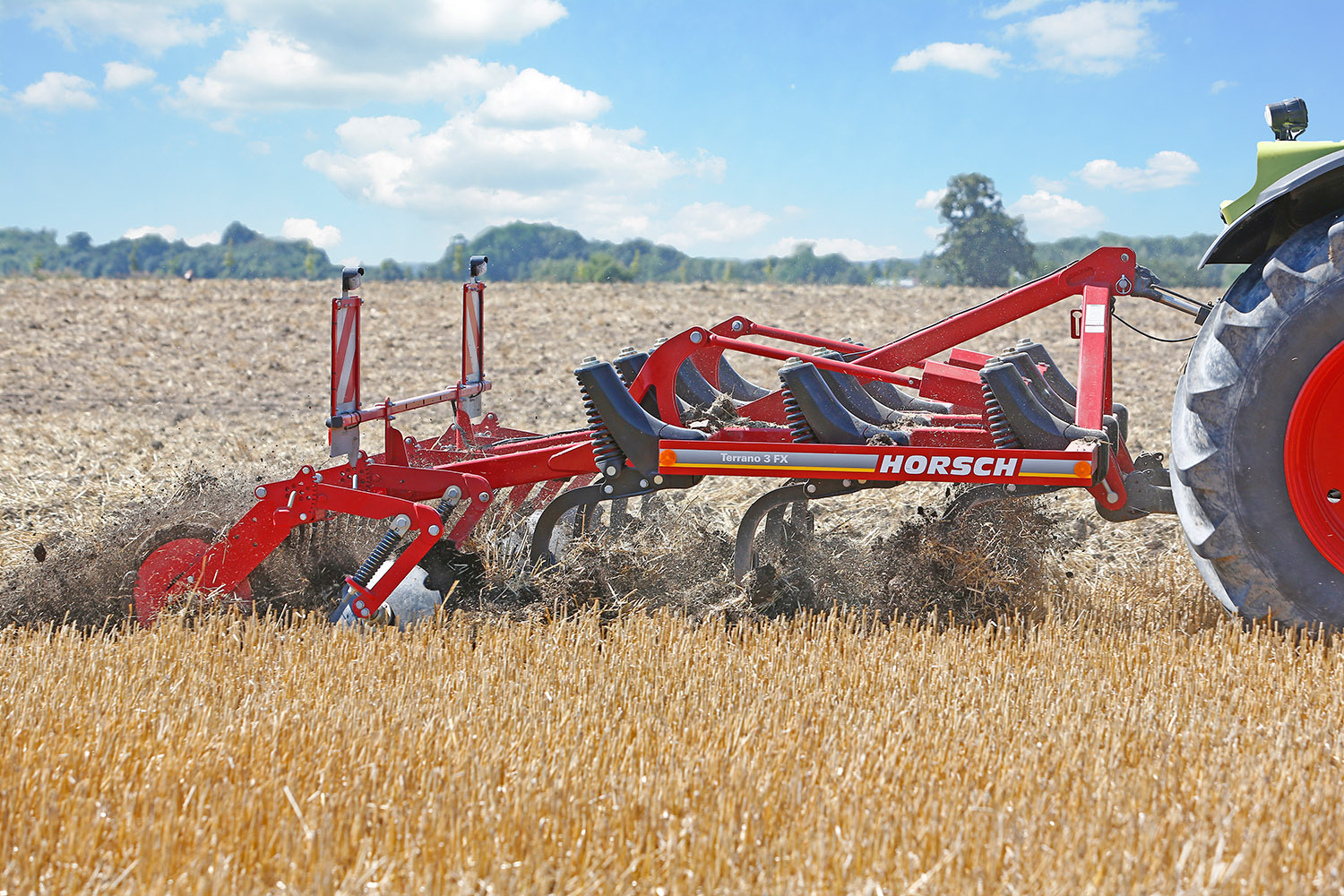

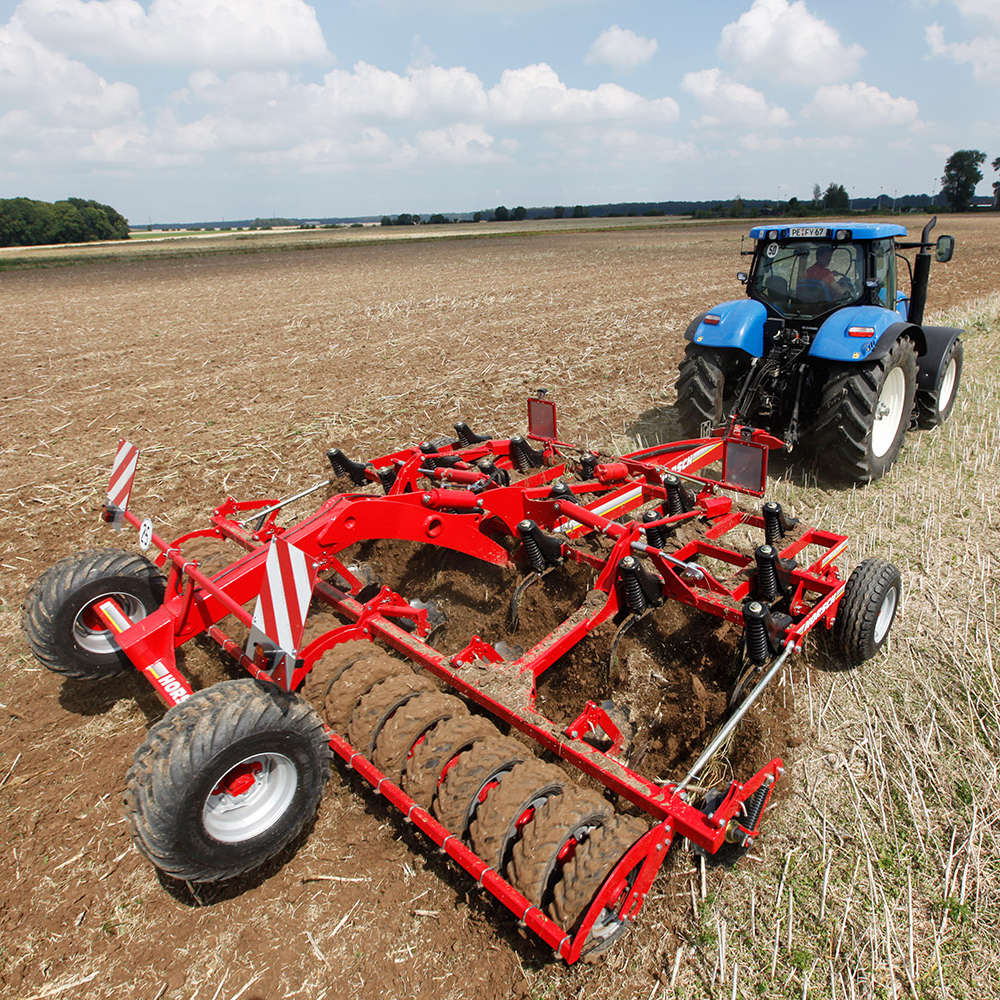

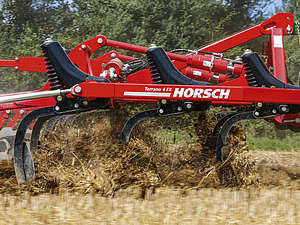

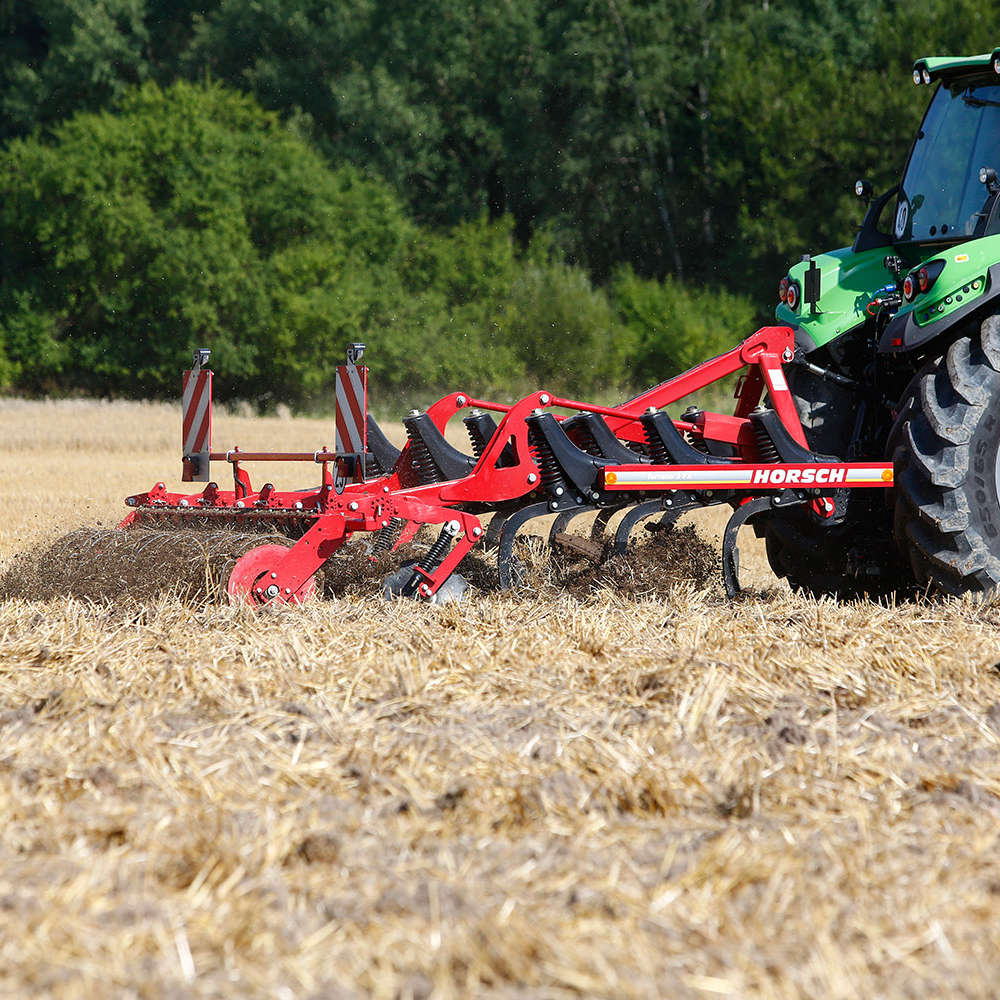

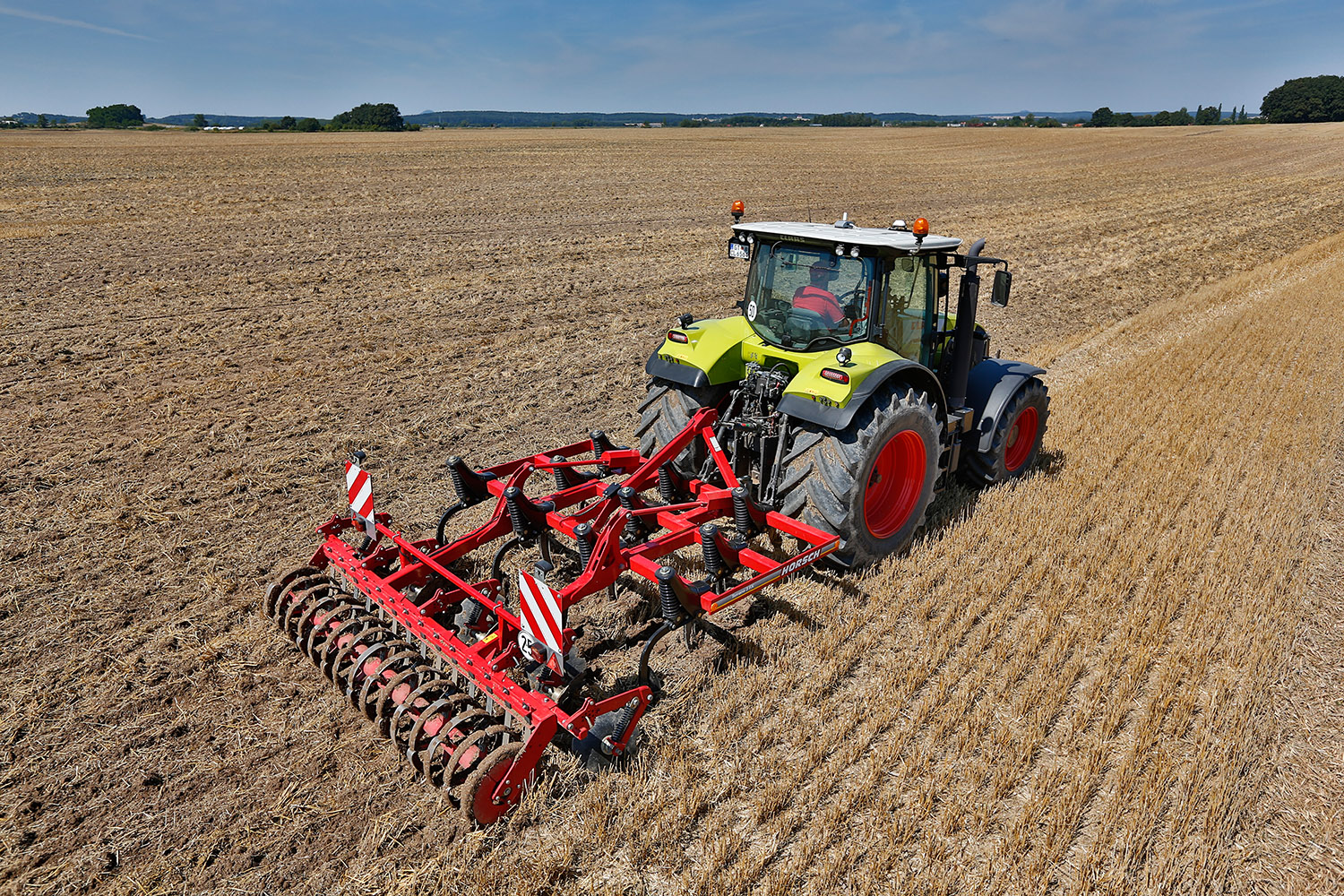

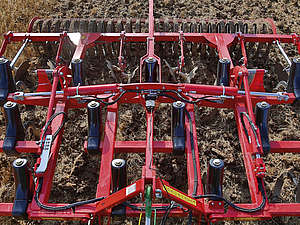

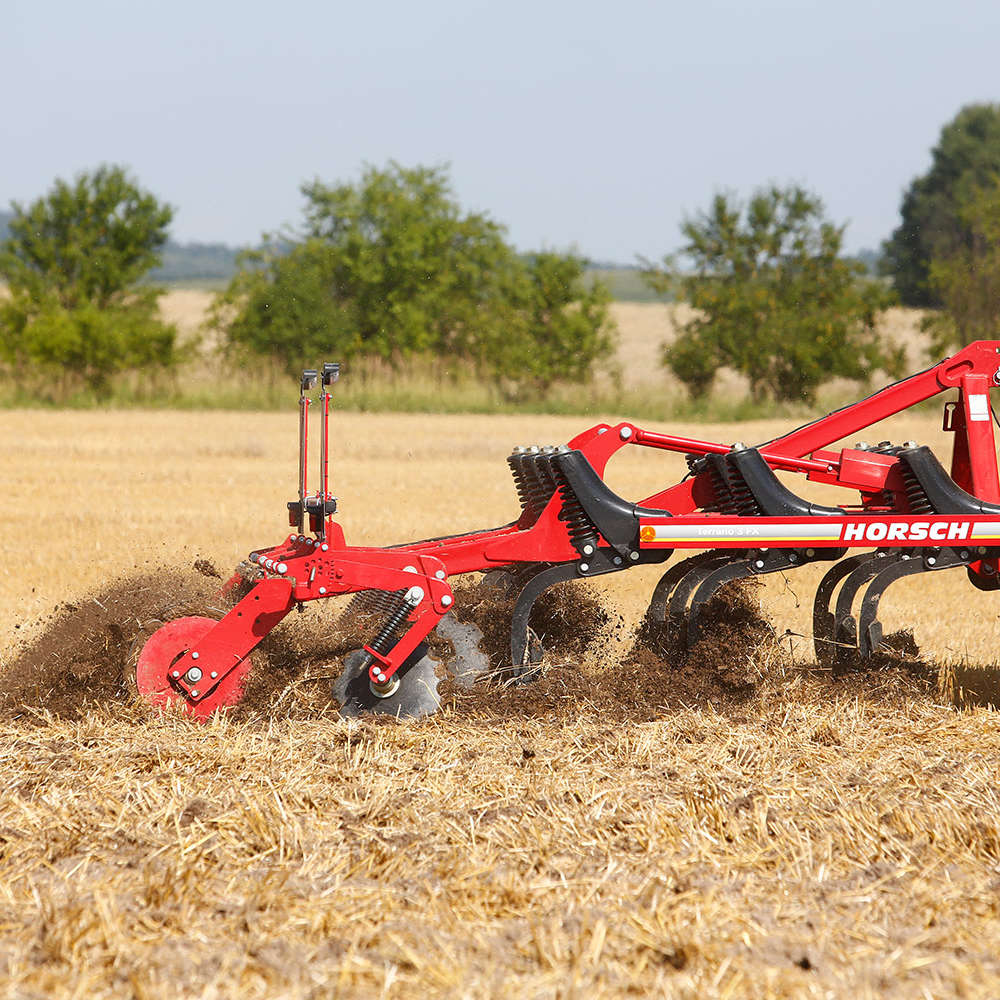

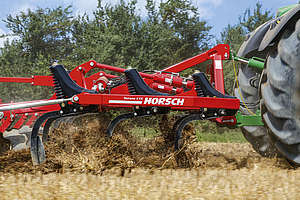

HORSCH Terrano FX – компактный универсальный культиватор, применимый за счёт различных типов рабочих органов как для поверхностной стерневой обработки, так и для интенсивной культивации с перешиванием пожнивных остатков на глубину от 5 до 30 см. Его трёхрядная компоновка, прочная конструкция рамы с высокой проходимостью обеспечивает равномерное перемешивание пожнивных остатков даже в сложных условиях. Продолжительное нахождение обрабатываемой почвы в рабочей зоне Terrano FX и специальная форма стоек позволяют добиться лучшего качества перемешивания, по сравнению с 2-х рядными моделями. DLG Тест 2003 подтверждает, что Terrano FX имеет самое малое тяговое сопротивление в своем классе машин. При неизменно высоком качестве обработки, для работы с Terrano FX в среднем требуется на 20 % меньше топлива по сравнению с аналогами.
Различные типы быстросъёмных рабочих органов (стрельчатые лапы для поверхностной обработки сплошного типа или лапы для рыхления с интенсивным перемешиванием расширяют спектр применения машины в хозяйствах самой различной направленности. Опираясь на механизм навески трактора спереди и уплотнительный каток сзади, Terrano FX строго выдерживает заданную глубину обработки. Регулировка глубины хода лап осуществляется при помощи алюминиевых упоров AluClips, ограничивающих опускание рамы культиватора по отношению к катку.

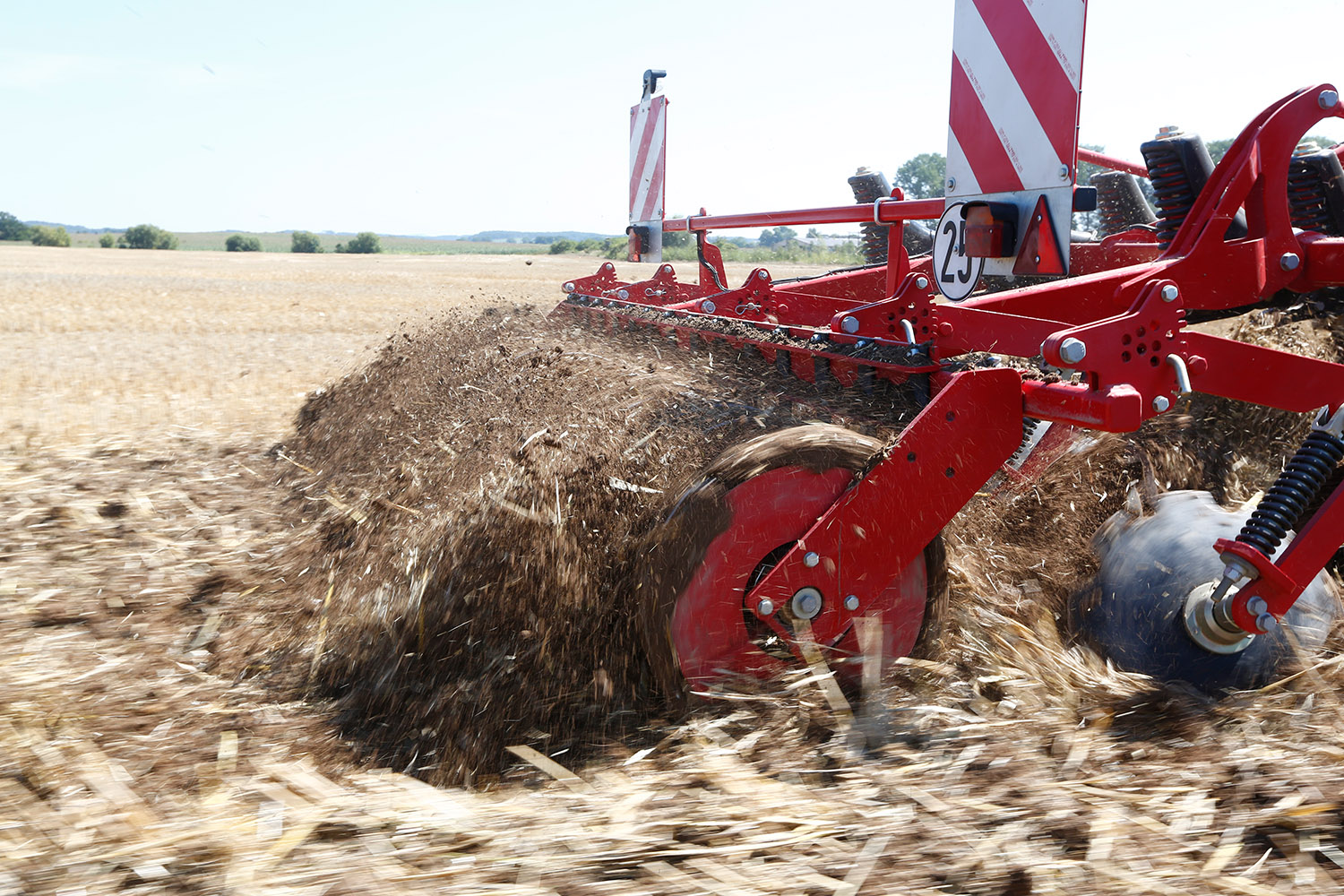

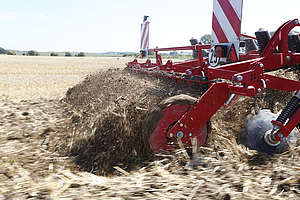

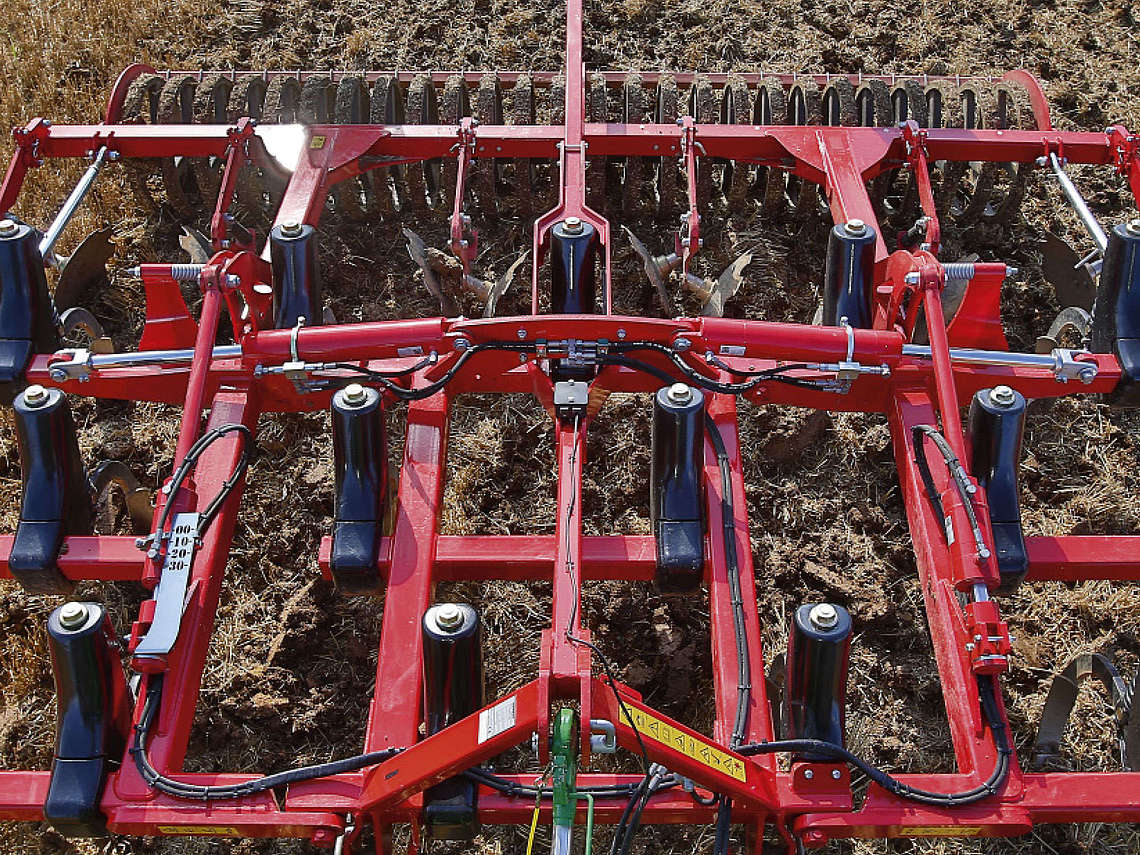

Мощные стойки с защитой TerraGrip удерживают лапы на заданной глубине хода. Многорядное расположение рабочих органов обеспечиваетинтенсивноеперемешивание почвы. Ряд выравнивающих дисков исключает образование гребней и способствует равномерному выравниванию поверхности. Вследствиеперераспределения веса машины на катокпочвоуплотнителя, эта масса эффективно используется для интенсивного обратного уплотнения обработанного слоя почвы.

Преимущества Terrano FX?

Универсальность применения
Превосходное качество перемешивания в любых условиях
Малое тяговое сопротивление, от 120 л.с.
Надёжная работа в самых сложных условиях применения
Рабочая глубина от 5 до 30 см
Короткая, компактная конструкция
Широкий выбор опций

Технические данные

HORSCH Terrano FX	3 FX	3.5 FX	4 FX нескл	4 FX	4 FX Шасси	5 FX	5 FX Шасси
Рабочая ширина (м)	3,00	3,50	4,00	4,00	4,00	5,00	5,00
Транспортная ширина (м)	3,00	3,50	4,06	3,00	3,00	3,00	3,00
Транспортная высота (м)	2,05	2,05	2,05	3,00	3,10	3,60	3,60
Длина (м)	3,80	3,80	3,80	4,00	7,10	4,00	7,10
Масса (защита стоек срезными болтами) (кг)*	1 390	1 810	2 250	2 200	3 150	3 000	3 900
Масса с TerraGrip (кг)*	1 860	2 190	2 600	2 740	3 690	3 700	4 600
Размер опорных колес	---	---	---	10.5/75 - 15.3	---	10.5/75 - 15.3	---
Размер транспортных колёс	---	---	---	---	400 / 60 - 15.5	---	400 / 60 - 15.5
Количество стоек	10	12	14	13	13	16	16
Расстояние между стойками в ряду (см)	90,00	89,00	88,20	91,50	91,50	93,00	93,00
Шаг следа лап (см)	30,00	29,00	29,40	30,50	30,50	31,00	31,00
Высота рамы (мм)	850	850	850	850	850	850	850
Подключения гидравлики	---	---	---	1	2	1	2
Тяговое сопротивление (кВт/л.с.)	90 - 147 / 120 - 200	100 - 163 / 140 - 220	115 - 180 / 160 - 250	115 - 180 / 160 - 250	115 - 180 / 160 - 250	115 - 220 / 205 - 300	150 - 220 / 205 - 300
Вид сцепки с трактором	3-точ. кат II / III	3-точ. кат II / III	3-точ. кат II / III	3-точ. кат II / III	---	3-точ. кат II / III – III / IV	---
Сцепка с трактором: навешивание на nнижние тяги	---	---	---	---	кат III – III / IV – IV	---	кат III – III / IV – IV

* Масса машин с минимальным оснащением, жесткими выравн. дисками и катком RollFlex

Базовое оснащение

TerraGrip

МОЩНО И НАДЕЖНО

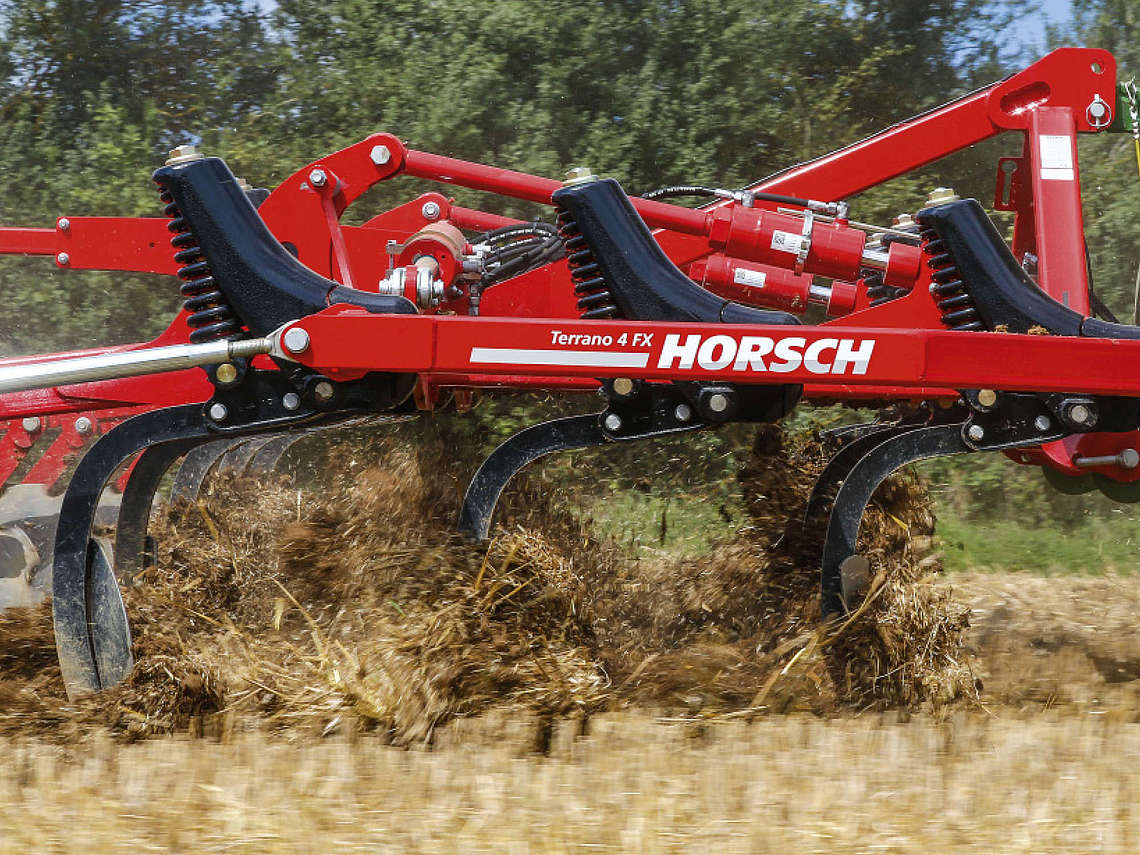

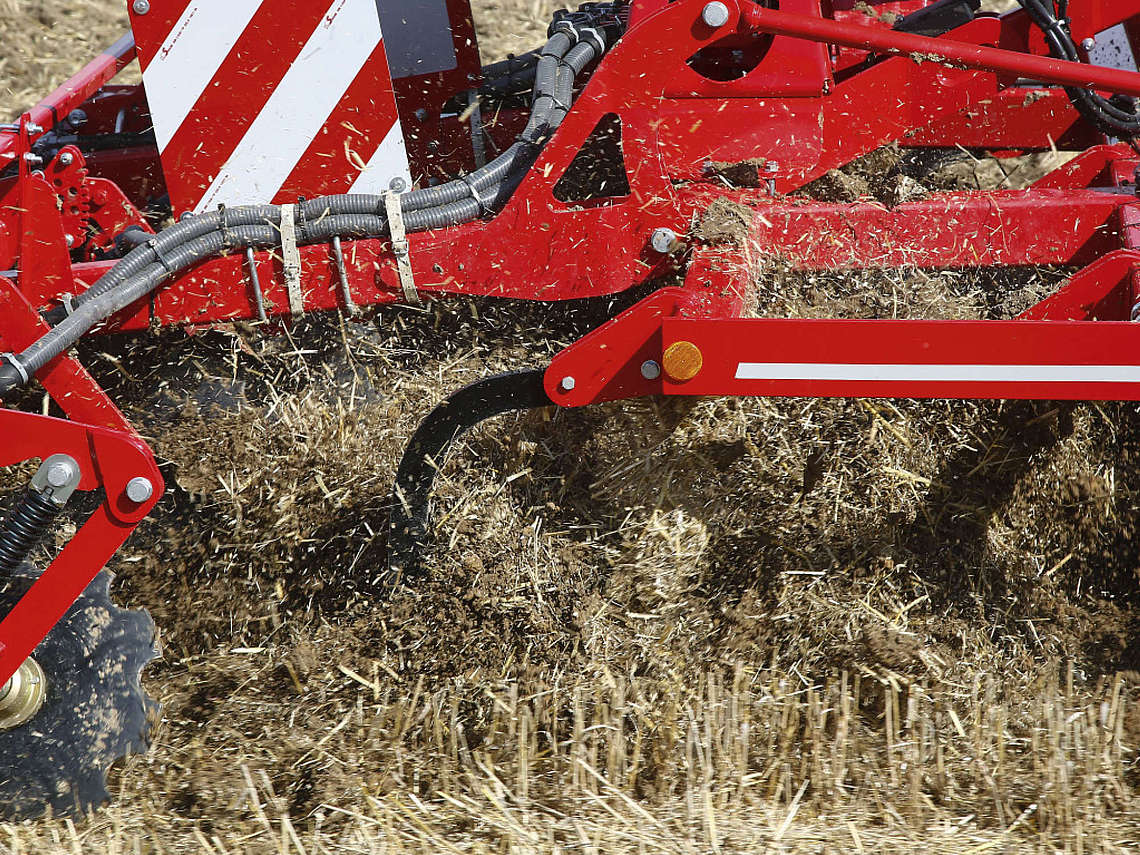

TerraGrip– это мощная стойка в комбинации с надежной защитой. Стойка может вымеляться на 30 см без использования ни одного срезного болта. Это экономит время, нервы и деньги. После срабатывания, эффективная защита также быстро и точно возвращает стойку в исходное положение – без каких-либо смещений или колебаний в сторону. Сила противодействия защиты по мере сжатия пружин колеблется в диапазоне 500 кг – 175 кг, что уменьшает нагрузку на раму машины. Оптимизированный пакет пружин обеспечивает также и точное ведение лап по глубине – в т.ч. на тяжелых почвах и большой глубине обработки. Высокопрочные материалы и большой диаметр деталей в узлах вращения не требуют ни единой точки смазки.

Иллюстрация TerraGrip III TerraGrip III: 500 кг сила срабатывания / 30 см высота подъема. По мере сжатия пружин сила противодействия уменьшается до 170 кг.

HORSCH

ВАРИАНТЫ ЛАП ДЛЯ ВСЕХ УСЛОВИЙ

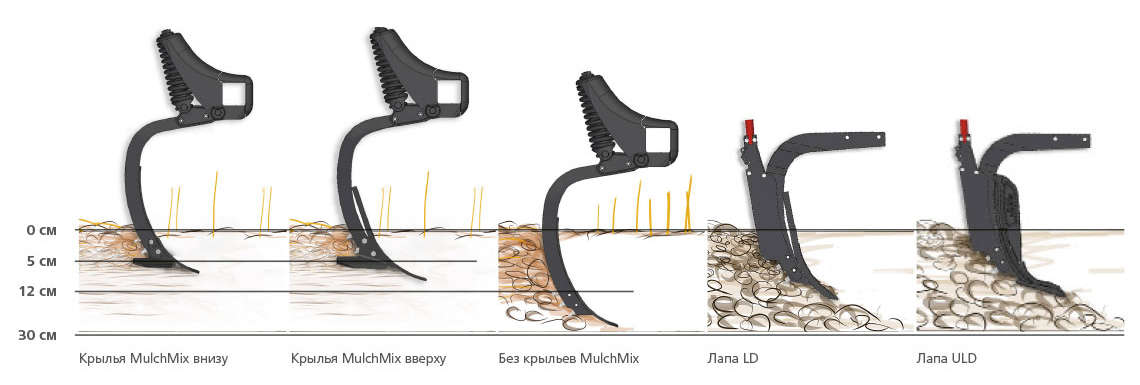

Лапа MulchMix с острым углом входа в почву предназначена для интенсивного перемешивания и глубокой обработки почвы. Вследствие большого радиуса изгиба (600 мм) лапы HORSCH MulchMix почва перед ней не уплотняется и сохраняет свою структуру. Независимо от глубины обработки: лапа никогда не занимает вертикальную позицию в почве. Это уменьшает тяговое сопротивление, экономит горючее и бережно сохраняет структуру почвы. Даже в условиях большого количества растительных остатков качество перемешивания всегда безупречно. Лапа MulchMix состоит из трех частей (наконечника, боковых крыльев и отвала), которые монтируются независимо друг от друга. Для обработки почвы на малую глубину крылья монтируются в нижнее положение по отношению к наконечнику, обеспечивая полноценный срез верхнего слоя почвы. При глубокой почвообработке крылья рекомендовано демонтировать. Для глубокого рыхления без перемешивания рекомендованы лапы HORSCH LD, позволяющие эффективное разуплотнение на глубину до 15 см без перемещения больших объемов почвы.
Новая стрельчатая лапа HORSCH TerraCut предназначен для поверхностной обработки почвы на глубину до 8 см. Стрельчатую лапу шириной 40 см можно использовать не только в комбинации лапами LD или LD Plus, а также их можно использовать на всех стойках HORSCH TerraGrip.

КАТКИ

ДЛЯ ОПТИМАЛЬНОГО ПРИКАТЫВАНИЯ

HORSCH предлагает широкий выбор катков для разной глубины обратного уплотнения. Выбор катка зависит, прежде всего, от типа и свойств почвы. HORSCH предлагает сегодня эффективные решения для всех почвенных условий. Обратное уплотнение разрыхленной почвы необходимо для измельчения крупных комьев, предотвращения эрозии, уменьшения воздушных пор, восстановления капилляров и создания условий для накопления влаги.

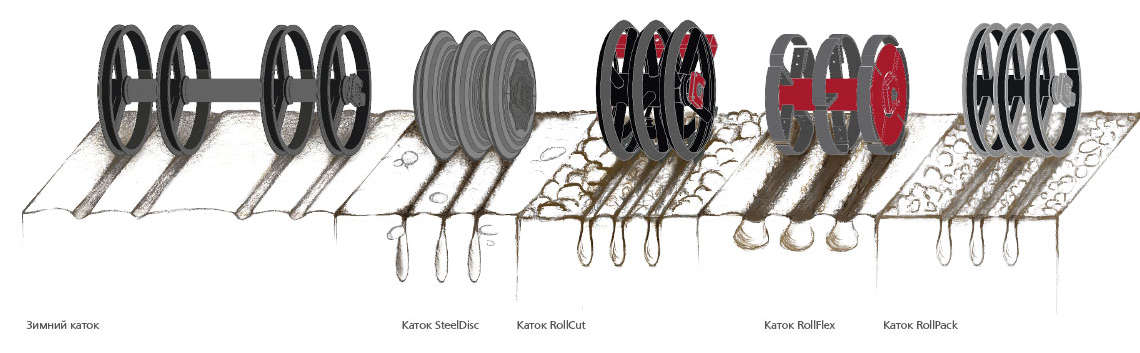

Для Terrano FX доступны следующие катки:

Зяблевый, SteelDisc, колесный, трубчатый, FarmFlex, RingFlex, RollCut, RollFlex и RollPack.

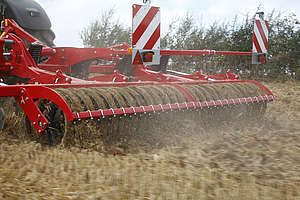

Каток RollFlex

равномерное по глубине уплотнение почвы с разрыхленным верхним слоем
высокая выравнивающая способность вследствие использования промежуточных пластин между колец катка
самоочищающийся, без скребков и чистиков
высокая эксплуатационная безопасность

каток RollPack
